الدرس: 3-2 دوائر التيار المتناوب

عند دوران ملف بسرعة زاوية منتظمة داخل مجال مغناطيسي منتظم تتولد فولتية محتثة تعطى كدالة جيبية بالعلاقة:

$V = V_{m} \sin (ω t)$

حيـث أن: V الفولتية المحتثة الآنية، V_m أعظم مقدار للفولتية المتناوبة (عند زاوية طور $ω t = \frac{π}{2}$ )،

w من التردد الزاوي.
t زمن الدورة الواحدة.

بتغير مقدار الفولتية الآنية V وينعكس اتجاهها دورياً مع الزمن بين (+) و (-) مرتين في الدورة الواحدة.

وبما أن:

$ω = 2 π f$

إذاً يمكن كتابة الفولتية المحتثة الآنية بالصيغة:

$V = V_{m} \sin (2 π f t)$

لذا فإن التيار المنساب في دائرة تيار متناوب الحمل فيها مقاومة صرف يعطى كدالة جيبية بالصيغة التالية:

$I = I_{m} \sin (ω t)$

/: يمثل التيار الآني.
I_m: يمثل المقدار الأعظم للتيار.

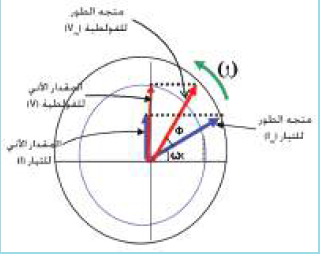

متجه الطور (المتجه الدوار).

ما المقصود بـ (متجه الطور) وبم يمتاز؟

متجه الطور: هو متجه يمثل كمية فيزيائية يدور بشكل دائري بعكس دوران عقارب الساعة حول نقطة جواب الأصل بترند زاوي ثابت (w).

يمتاز متجه الطور بـ:

طول متجه الطور يمثل المقدار الأعظم للفولتية المتناوبة أو التيار المتناوب بحسب ما يمثله.
مسقط متجه الطور على المحور الشاقولي Y يمثل المقدار الآني لذلك المتجه، فيكون مسقط متجه الفولتية يساوي $V = V_{m} \sin (ω t)$ ، بينما مسقط متجه التيار يساوي $I = I_{m} \sin (ω t)$ ، حيث (wt) تمثل زاوية الطور التي يصنعها متجه الطور مع محور X.

عند بدء الحركة (0 = t) يكون متجه الطور منطبقاً مع المحور الأفقي X.
إذا تطابق متجه الطور للفولتية (V_m) مع متجه الطور للتيار (I_m) يقال عندئذ إن الفولتية والتيار يتغيران بطور واحد أي أن زاوية فرق الطور بينهما ( $Φ = 0$ ) ويحصل هذا في حالة الحمل مقاومة صرف.
إذا لم يتطابق المتجهان أحدهما على الآخر عندئذ تتولد بينهما زاوية فرق طور پرمز لها ( $Φ$ ) تسمى أحياناً ثابت الطور يتحدد مقداره وفق نوع الحمل في الدانرة.
تقاس كل من زاوية الطور وفرق الطور بالدرجات الستينية أو (rad).

إذا كانت $Φ$ موجبة فإن متجه الفولتية يسبق متجه التيار بزاوية فرق طور $Φ$ .
إذا كانت $Φ$ سالبة فإن متجه الفولتية يتأخر عن متجه التيار بزاوية فرق طور $Φ$

الطور: هو الحالة الحركية للجسم المهتز من حيث الموضع واتجاه الحركة.
فرق الطور: هو التغير في الحالة الحركية للجسم السهتر بين لحظتين مختلفتين أو لجسمين في اللحظة نفسها.
