الدرس: 3-10 الدائرة القصيرة
.JPG)
1. ما المقصود بالدائرة القصيرة؟
الدائرة القصيرة: وهي دائرة كهربائية صغيرة يمر فيها معظم التيار الكهربائي عندما تكون جزءاً من دائرة كهربائية أکبر.

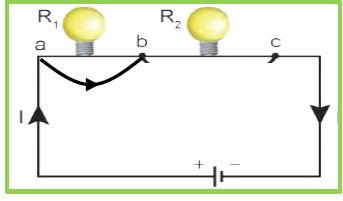

2. في الشكل ربط سلك غليظ بين طرفي المصباح الأول (بين النقطتين (a, b) ماذا يحصل لكل من المصباحين من حيث توهج كل منهما بعد ربط هذا السلك؟
.JPG)
إذا ربط سلك غليظ بين طرفي أحد المصباحين نلاحظ انطفاء هذا المصباح وسبب ذلك هو أن السلك الغليظ ولّد دائرة قصيرة للمصباح فجعل معظم التيار ينساب في السلك الغليظ (مقاومة صغيرة جداً) والجزء القليل جداً من التيار في المصباح فلا يكفي توهجه، أما المصباح الآخر نجده متوهجاً ويكون توهجه أكبر من الحالة الأولى وذلك بسبب ازدياد تيار الدائرة الكهربائية في الحالة الثانية نتيجة لنقصان مقاومتها المكافئة.
